Параграф 24 ГДЗ Алексеев Николина 8 класс (2023) (География)

Задача

Постройте профиль рельефа местности по линии А–Б (рис. 34), используя горизонтальный масштаб: $$1\ \text{см} = 50\ \text{м}$$ и вертикальный масштаб: $$1\ \text{см} = 5\ \text{м}$$. На профиле отметьте реку и родник.

Подробный ответ

Для построения профиля рельефа по линии А — Б используем заданные масштабы: горизонтальный — 1 см 50 м, вертикальный — 1 см 5 м.

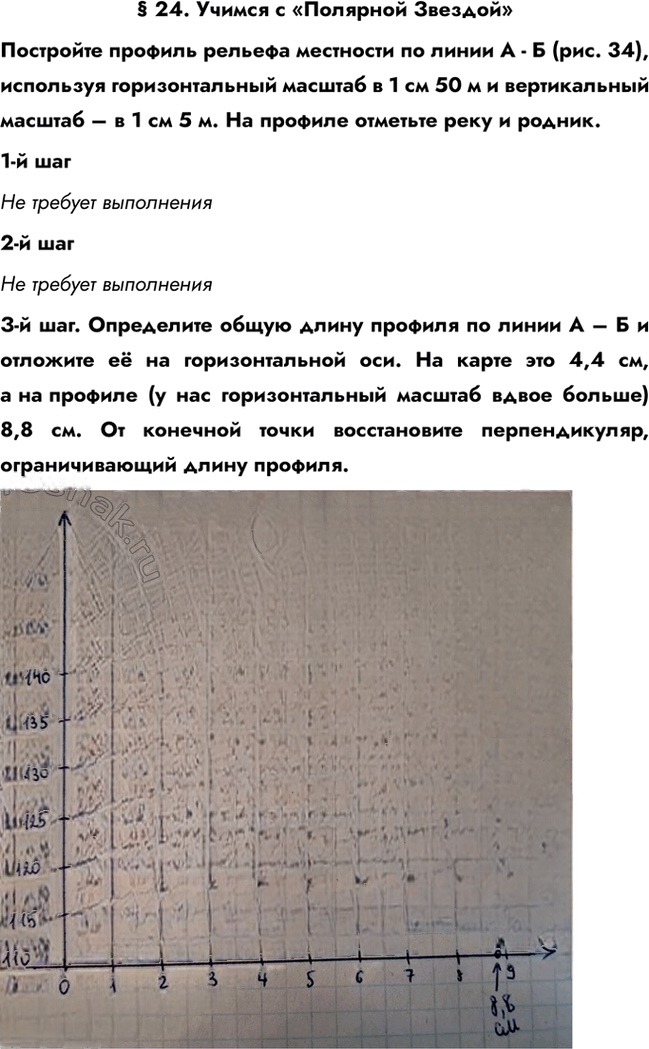

1. Общая длина линии А — Б на карте составляет 4,4 см. В масштабе профиля это будет 8,8 см.

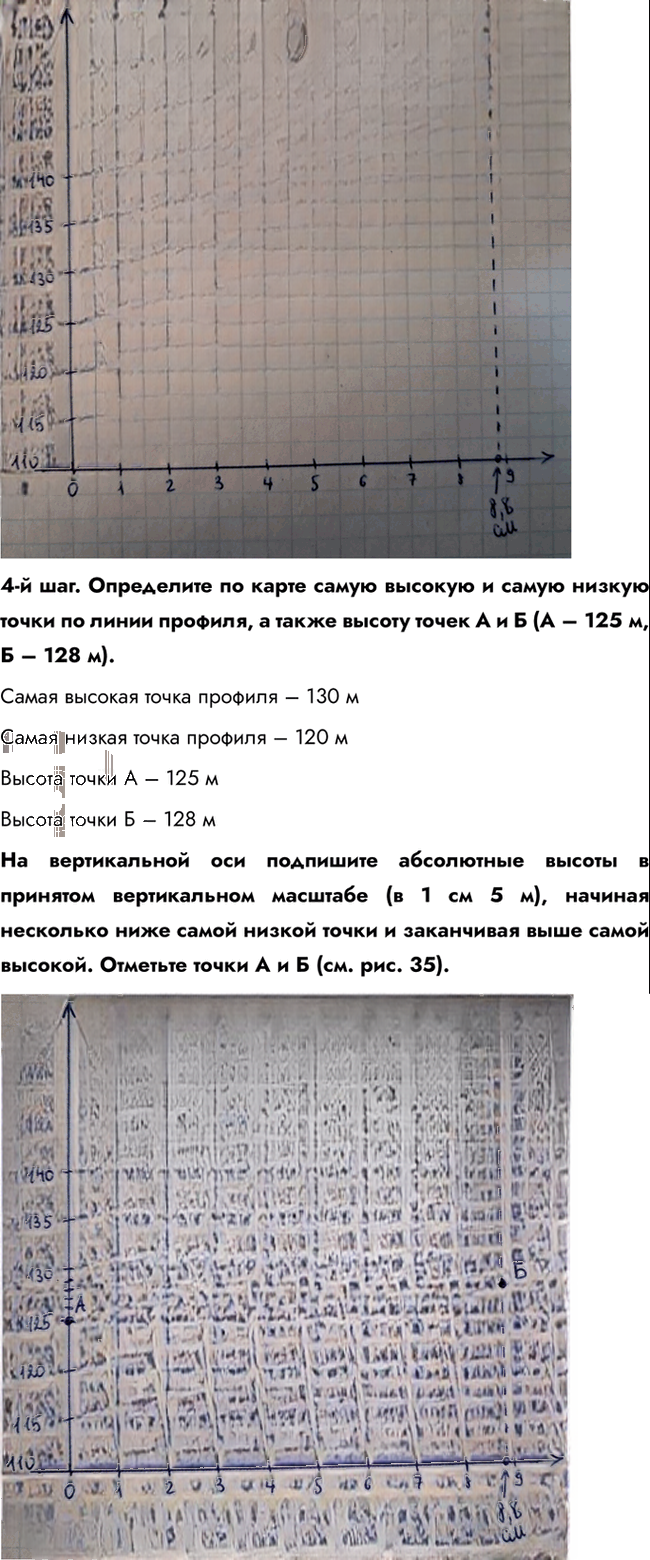

2. На вертикальной оси откладываем высоты от 110 м до 140 м с шагом 5 м.

3. По карте определяем высоты точек:

точка А — 125 м;
точка Б — 128 м;
самая высокая точка профиля — 130 м;
самая низкая точка профиля — 120 м.

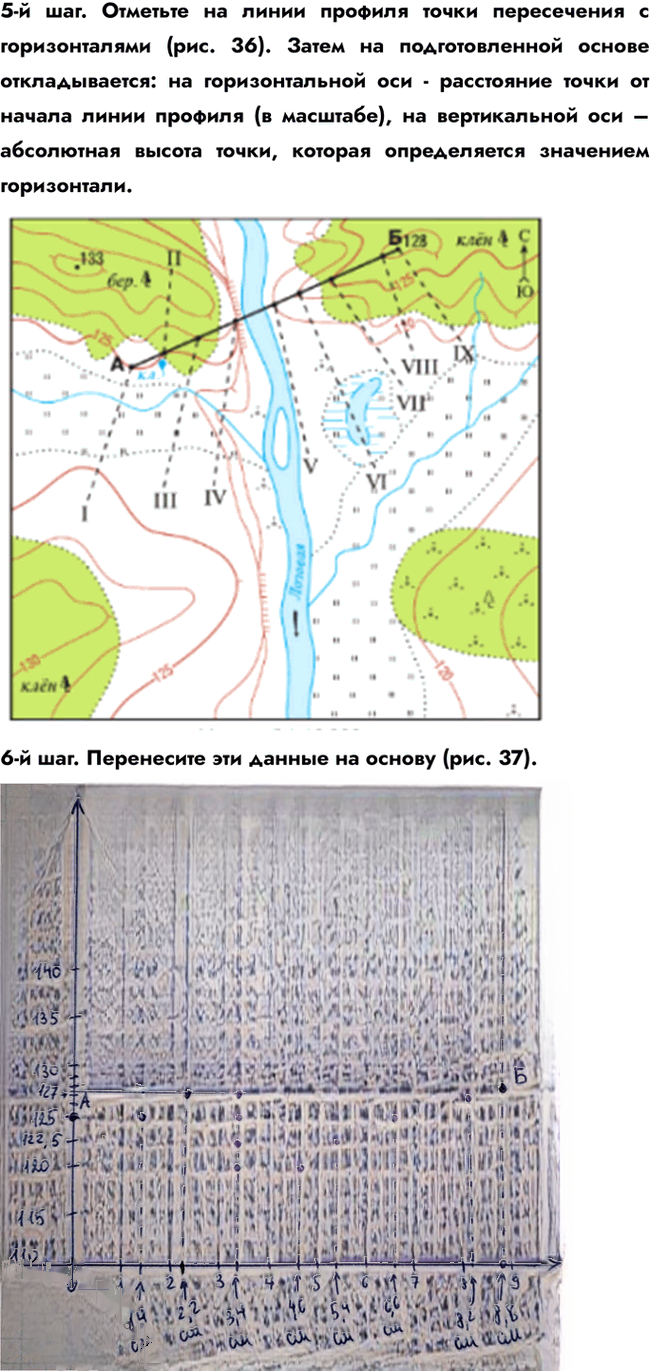

4. Наносим на профиль точки пересечения линии А — Б с горизонталями и соединяем их плавной линией. В понижении между точками линия должна быть вогнутой, так как там проходит река.

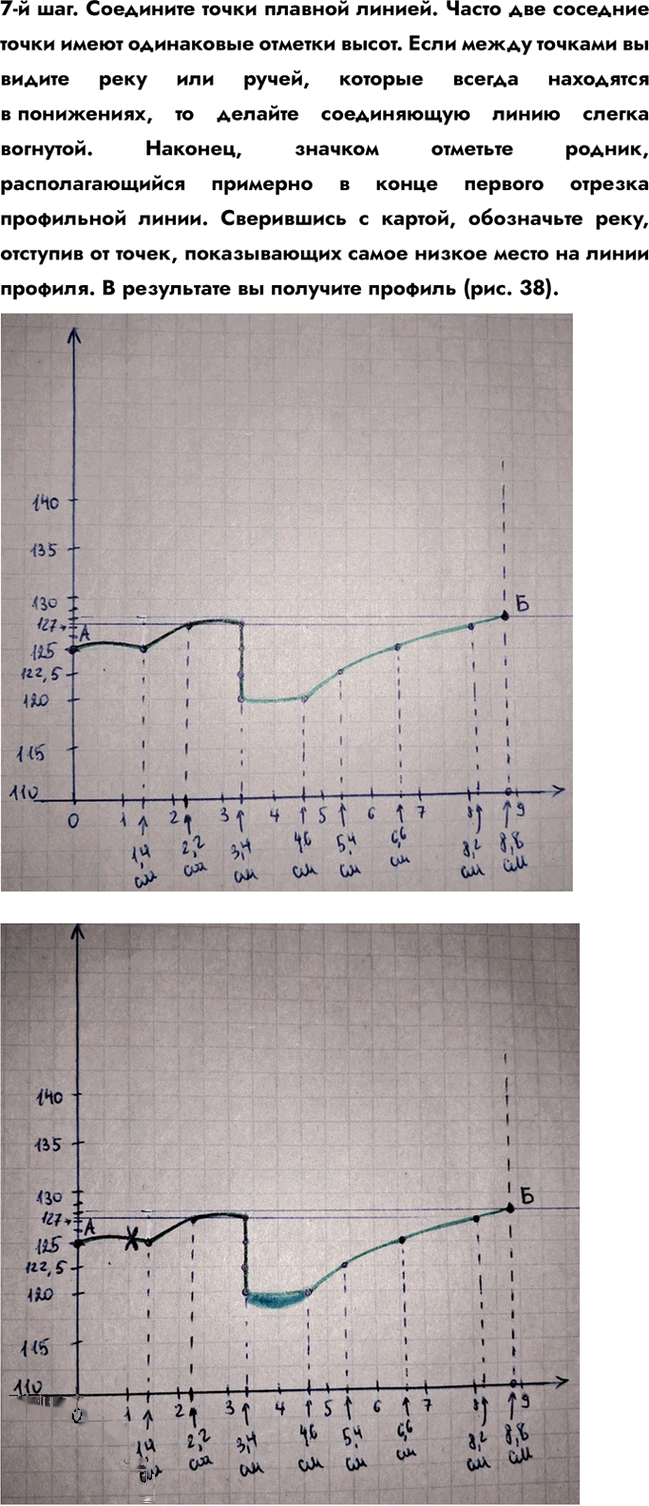

5. На профиле отмечаем реку в самой низкой части понижения и родник примерно в конце первого отрезка профильной линии.

Ответ

Профиль рельефа по линии А — Б построен: длина профиля — 8,8 см, высота точки А — 125 м, высота точки Б — 128 м, самая высокая точка — 130 м, самая низкая точка — 120 м. На профиле отмечены река и родник.
